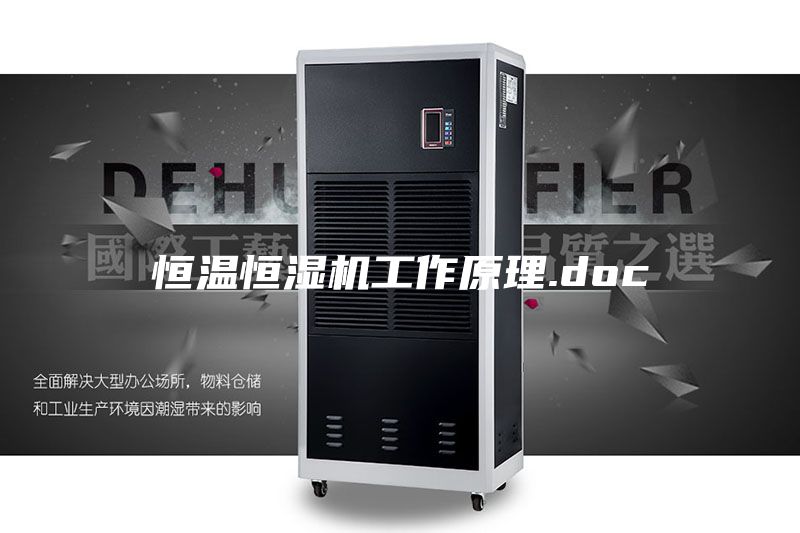

（恒溫恒濕機工作原理.doc）
恒溫恒濕箱的工作原理：
制冷工作原理：制冷循環采用逆卡若循環，該循環出兩個等溫過程和兩個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了的功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。本試驗箱之制冷系統采用1套法國產全封閉壓縮機所組成的單元氟利昂制冷系統。制冷系統的設計應用能量調節技術,既能保證制冷機組正常運行,又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統保持在最佳的運行狀態。采用平衡調溫,既在制冷系統在連續工作的情況下，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。
恒溫恒濕箱結構
（1）試驗箱箱體為整體結構形式，制冷系統位于箱體后下部，控制系統位于試驗箱的上部。
（2）工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置；試驗箱左側設有Ф50電纜孔，試驗箱為單開門（不銹鋼嵌入式門拉手）
（3）采用雙層耐高溫抗老化硅橡膠密封，可有效保證試驗箱溫度的流失
（4）箱門上設有觀察窗、防霜裝置及可開關控制的照明燈。觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜加熱除霜。照明燈采用進口品牌燈管，可有效的全方位觀察工作室內的試驗變化。
恒溫恒濕箱材質.
（1）工作室內壁采用進口SUS304﹟不銹鋼鏡面板加工成型,壁面耐高溫、耐腐蝕且易于清洗
（2）外殼采用優質冷軋板加工成型，表面磷化靜電噴粉經高溫處理，耐摩擦，耐腐蝕，耐剝離
（4）保溫隔熱層采用硬質聚胺脂發泡及超細保溫棉.
（5）不銹鋼翅片式高速加溫（1.0KW×1）電熱管
（6）專用電機、離心對流風扇，以達強度對流垂直擴散循環
（7）進口SUS304﹟不銹鋼鏡面板特制風道，采用分流鼓風，可有效保證試驗箱內溫度循環的均勻性
（8）不銹鋼可移式樣品試架，每層承重達25Kg以上（共二層）
（9）制冷系統選用法國原裝進口單元式全封閉壓縮機組，制冷劑采用DUPONT公司歐II標準R404a冷媒
（10）風冷式冷凝器,翅片式對流蒸發器
（11）進口制冷輔助件（意大利產電磁閥，過濾器，美國產壓力控制器，油壓控制器,避震軟管,產油分離器等）
（12）溫度測量采用進口PT-100傳感器.
（13）溫度控制采用進口溫度控制器（設置方式為輕觸按鍵式）.對箱內所需溫度進行檢測和控制，加熱執行元件采用SSR固態繼電器。
恒溫恒濕箱符合標準：
GB2423.1-89低溫試驗方法、GB2423.2-89高溫試驗方法、GB2423-93試驗D6交變濕熱試驗方法、IEC68-2-30試驗方法。
溫濕度對照表：
溫濕度對照表：
"/"恒溫恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統;
制冷劑循環系統：
蒸發器中的液態制冷劑吸收空氣的熱量（空氣被降溫及除濕）并開始蒸發，最終制冷劑與空之間形成一定的溫度差，液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài)，后被壓縮機吸入并壓縮（壓力和溫度增加）,氣態制冷劑通過冷凝器（風冷/水冷）吸收熱量，凝結成液體。通過膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。
空氣環系統：
風機負責將空氣從回風口吸入，空氣經過蒸發器（降溫、除濕），加濕器，電加熱器（升溫）后經送風口送到用戶需的空間內，送出的空氣與空間內的空氣混合后回到回風口。
電器自控系統：
包括電源部分和自動控制部分。
電源部分通過接觸器，對壓縮機、風扇、電加器器，加濕器等供應電源。
自動控制分部分又分為溫、濕度控制及故障保護部分:
溫、濕度控制是通過溫、濕度控制器，將回風的溫濕度與用戶設定的溫濕作對比，自動運行壓縮機（降溫、除濕），"/"加濕器，電加熱（升溫）等元件，實現恒溫恒濕的自動控制。
故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到，對壓縮機，風機，加濕器等元件進行故障保護的控制。
一、工作原理
"/"恒溫恒濕機具有制冷、制熱、除濕、加濕及通風等完整的溫制功能，它可以將室內的溫濕度控制在設定值附近，并對控制精度和控制功能有著較高的要求。
二、制冷原理
高壓液態制冷劑經過濾器流出,經毛細管節流降壓而進入蒸發器,由于壓力降低,制冷劑在蒸發器中不斷吸收空氣傳給蒸發器的熱量而蒸發為蒸汽,蒸汽再由壓縮機吸入,經過壓縮后的高溫高壓氣體進
<
<
<
<
<
<
<
<
<
<
<
<
